卷筒組之卷筒修改方案

卷筒是起重機配件上重要的一部件，如何在原配置的基礎上修改卷筒組部件設置，使其可以更好的工作。

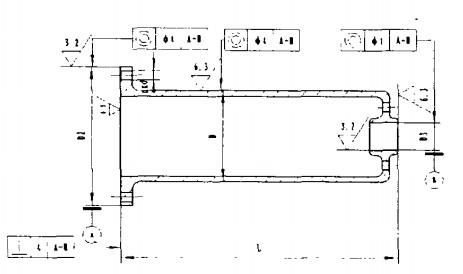

起重機配件圖1

卷筒修改前的結構(示意)如圖1。從圖1中看出卷筒尺寸D. D2, D3及大端面是不能在一次裝夾中完成的。以往是用三爪卡盤繃大端內孔，頂小端內孔，粗加工D2, D，然后在直徑D靠小端處上中心架，車內孔尺寸D3及端面合圖，再上工藝悶頭，頂悶頭，車D. D2等合圖，調頭夾小端直徑D，上中心架，校正尺寸D，車大端面合圖要求.這種加工方法難以保證大端面對軸線的垂直度的要求。造成裝配困難，而且費力、費工。

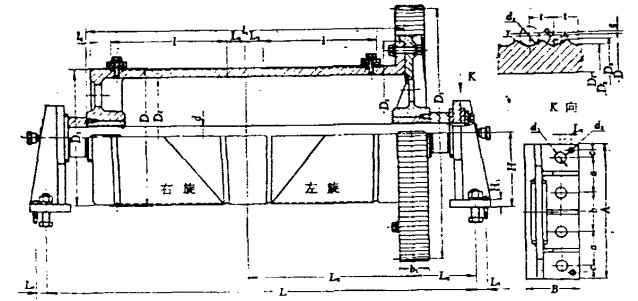

起重機配件圖2

卷筒組是起重機、啟閉機主要受力部件，起重機配件用卷筒外繞起重鋼絲繩，其結構(示意)如圖2,從圖中可看出，它與大齒輪采用止口定位、螺栓組聯(lián)接，裝配后要保證卷筒上的軸承與大齒輪上的軸承同軸，精度要求在8級。
